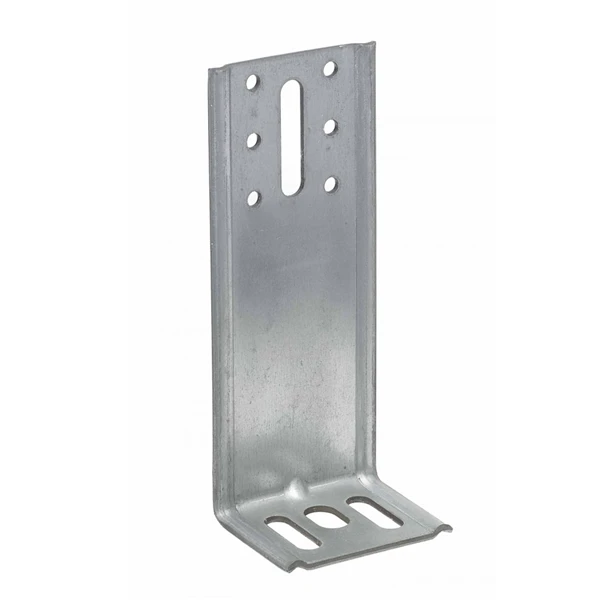

Équerre De Bardage EBC – Isolation Thermique Extérieure – 138 X 53 X 64 Mm – Acier Galvanisé

Idéale pour l’installation de votre isolant thermique extérieur, cette équerre de bardage offre une tenue et une résistance optimales dans le temps.

Domaines d’applications :

• Fixation de chevrons pour bardages extérieurs
• Support porteur : pieds de fermettes en ossature bois, liaison montant/traverse pour bardage
• Support porté : bois massif, bois composite, profilés

Pose et fixations : Se référer à la fiche technique pour la mise en œuvre

• Support béton
• Support maçonnerie creuse
• Support chevrons bois

Installation :

1. La fixation sur le porteur béton s’effectue avec un ancrage de 8 mm de diamètre placé dans le trou oblong le plus haut.

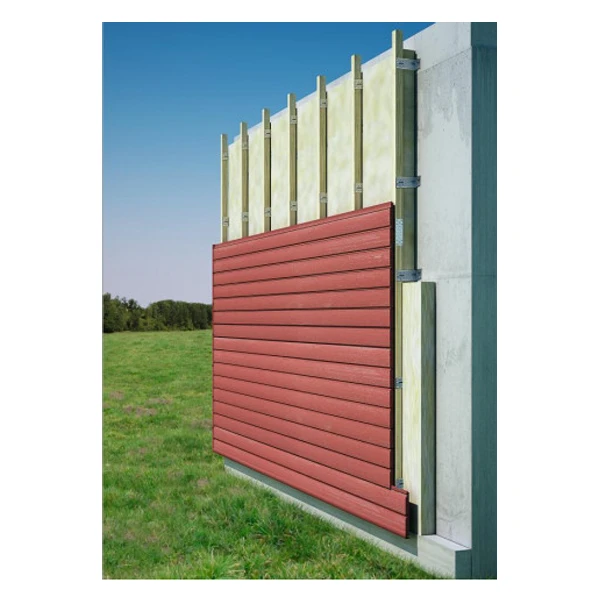

2. En partie courante, la mise en oeuvre standard consiste à positionner les chevrons verticaux avec un entraxe de 60 cm. Ces chevrons sont fixés avec des équerres disposées en quinconce de part et d’autre du chevron tous les 1,35 m soit 1,23 équerres/m². En rive de bâtiment, l’espacement entre les équerres est réduit (0,90 m) et les équerres sont toutes placées du même côté sur le chevron d’extrémité.
3. Appliquer l’isolant thermique.

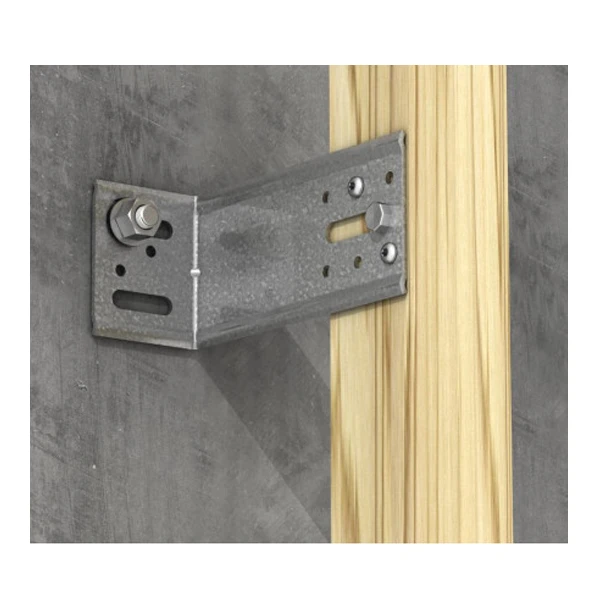

4. Fixation des chevrons bois : la fixation du chevron sur l’équerre est réalisée par un tirefond de 8 mm de diamètre (placé dans le trou oblong Ø 8,5 x 40 mm central) et par l’ajout de 2 vis de 5 mm de diamètre assurant une anti-rotation du chevron.
5. Fixation du parement de bardage sur l’ossature secondaire.

Caractéristiques techniques

Conditionnement	1 équerre de bardage EBC
Composition	Acier galvanisé
Couleur	Métal
Poids	200 grammes

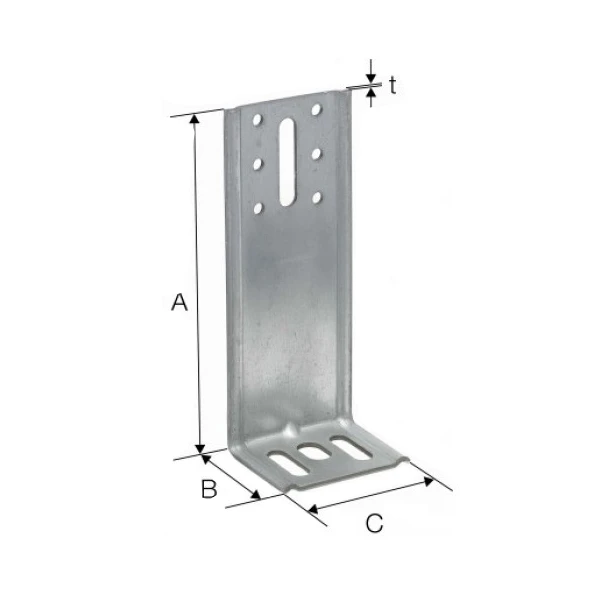

Détail des dimensions

Longueur aile d’appui (A sur le dessin)	138 mm
Longueur aile courte (B)	53 mm
Largeur (C)	64 mm
Épaisseur (t)	2,5 mm

Perçage

Aile A
Diamètre 5	6 mm
Oblong 8,5 x 40 mm	1 mm
Aile B
Oblong 8,5 x 30 mm	2 mm
Oblong 11,5 x 20 mm	1 mm

Valeurs caractéristiques

Vertical (F1)
1 mm	0,07 Kn
3 mm	0,19 Kn
F2	1,56 Kn
