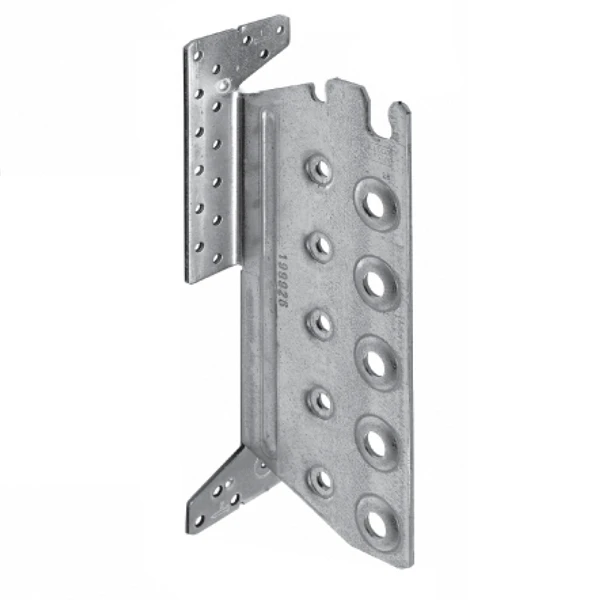

Étrier à Encoche Et âme Intérieure TU20 – Assemblages Invisibles Des Charpentes Bois – 134 X 104.5 X 60 Mm

Étrier type U
*Matière : Acier S250GD + Z275 suivant NF EN 10346

Support :

• Porteur : bois massif, lamellé-collé, bois composite
• Porté : bois massif, lamellé-collé, bois composite

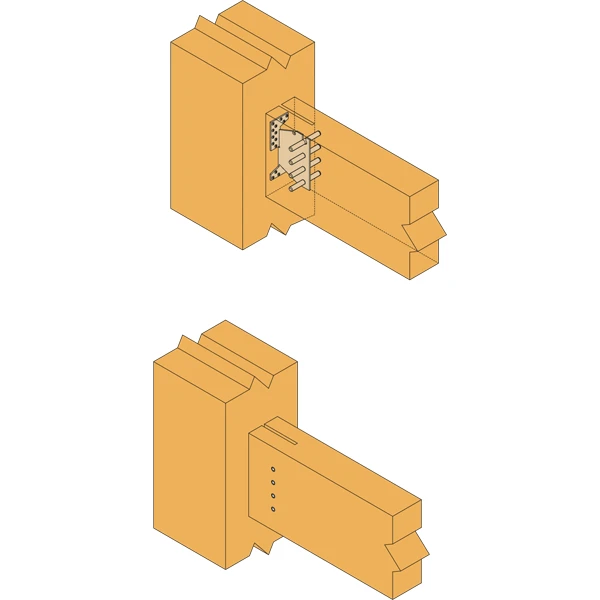

Domaines d’utilisation :

• Solives
• Pannes
• Poutres porteuses…

Fixations sur porteur bois :

• Pointes annelées CNA Ø4.0×50 mm ou vis CSA Ø5.0×40 mm

Fixations sur porté :

• Broches en acier S235JR type STD12
• TU12 : Ø 8 mm type STD8
• TU16 à 28 : Ø 12 mm type STD12

La longueur des broches doit être inférieure ou égale à la largeur de la solive portée.

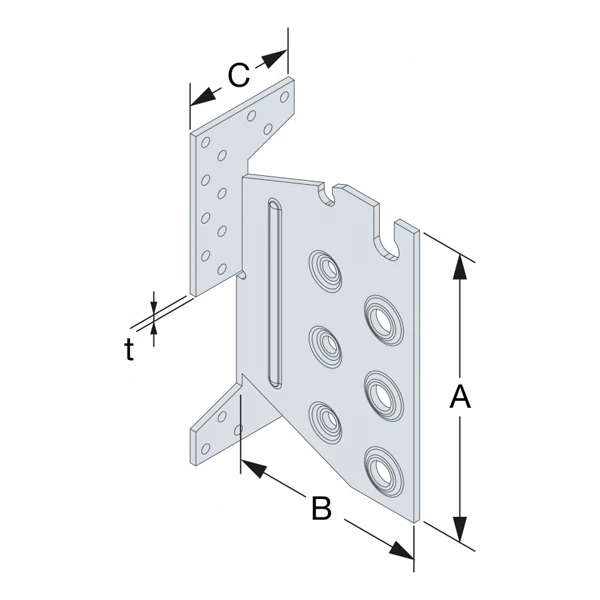

Dimensions :

A	134 mm
B	104.5 mm
C	60 mm
Épaisseur	3 mm
